Electricidad · Cuadros eléctricos
Cambiar el cuadro eléctrico en Barcelona: montado y rotulado por circuitos
Cuadro con fusibles, sin diferencial o que se te ha quedado corto. Camilo lo mira abierto, te explica qué hace falta y lo deja montado y rotulado por circuitos.
- Contesta Camilosin centralita
- Luz y aguauna sola persona
- Presupuestosin compromiso
Para urgencias, mejor llamar. Para presupuestos, manda fotos por WhatsApp.
Cambiar o adecuar
¿Cambiar el cuadro o retocarlo?
No todos los cuadros viejos hay que tirarlos, ni todos los nuevos están bien montados. Esto es lo que se mira.
El cuadro es donde empieza la instalación de tu casa: de ahí salen los circuitos y ahí viven las protecciones. Si falta una o está pasada de edad, no se nota hasta el día que importa.
Cuándo conviene cambiarlo entero
Con fusibles de rosca o de porcelana, sin diferencial o con la caja rota o quemada, lo sensato es sustituirlo: parchearlo da más trabajo y lo deja igual de anticuado.
Cuándo basta con adecuarlo
Si la caja está bien y queda sitio en el carril, a veces basta con añadir un diferencial o separar circuitos que van juntos. Camilo lo ve abierto y te dice cuál de las dos opciones tiene sentido, sin empujarte a la más grande.
Cuándo es buen momento
Si vas a reformar, a poner aire acondicionado, placa de inducción o un cargador, el cuadro es lo primero que se revisa. Mira también la instalación eléctrica para reformas.
Síntomas
Señales de que tu cuadro se ha quedado corto
Levanta la tapa de plástico del cuadro y mira sin tocar nada dentro. Estas cuatro cosas se ven a simple vista.
-
Tiene fusibles de porcelana
Tapones o cartuchos de rosca que se funden y hay que reponer.
Suele ser un cuadro de otra época, sin diferencial y con protecciones que hoy ya no se montan.
-
No hay diferencial
Solo ves automáticos o fusibles, y ninguna pieza lleva un botón de prueba con una T.
Suele ser que nada protege a las personas frente a una derivación a tierra. Es lo primero que se corrige.
Diferencial que salta -
Un solo automático para media casa
Cuando salta, se queda sin luz toda la vivienda o casi.
Suele ser que los circuitos van todos juntos en vez de separados por uso: luces, enchufes, cocina, lavadora.
-
Se calienta o huele
La tapa está tibia, hay marcas oscuras en la caja o notas calor en una protección.
Suele ser una conexión floja o un circuito cargado de más. Con olor a quemado no esperes: llama.
Urgencias 24 h
Cómo trabaja
Cómo se hace el cambio
Revisa lo que hay
Mira el cuadro actual, los cables que llegan y qué cuelga de cada protección.
Te lo explica
Te dice si propone cambiar o adecuar y cuántos circuitos separar. Con fotos por WhatsApp puede orientarte antes de ir.
Monta el cuadro
Avisa antes de cortar la luz. Monta caja, carril, diferencial y un automático por circuito.
Rotula y comprueba
Etiqueta cada protección, prueba el diferencial y comprueba cada circuito.
¿No sabes qué cuadro tienes? Mándale una foto a Camilo
Manda una foto del cuadro abierto por WhatsApp y te dice si parece un cambio o un ajuste.
Las piezas
Qué lleva un cuadro actual
Cada pieza tiene su trabajo. Lo que se monta depende de tu vivienda.
Un cuadro de vivienda se lee como una cadena: la corriente entra, pasa por las protecciones generales y se reparte en circuitos, cada uno con su automático.
Interruptor general
El IGA corta la vivienda entera de una vez, para trabajar en ella o en una emergencia. El limitador de potencia de la compañía puede estar en el cuadro o en el contador, según la finca.
Diferencial
Vigila que la corriente que entra sea la que sale: si una parte se escapa por una persona o a tierra, desconecta. Lleva un botón de prueba, la T. Si te salta de más, lee qué hacer si salta el diferencial.
Un automático por circuito
Cada automático protege su circuito frente a sobrecargas y cortocircuitos. Se suelen separar luces, enchufes, cocina y horno, lavadora y termo, y baños (la ITC-BT-25 del REBT define los mínimos). El aire acondicionado suele llevar el suyo.
Sobretensiones y rotulado
Muchos cuadros nuevos añaden un protector contra sobretensiones; Camilo te dice si conviene. Y todo cuadro bien terminado va rotulado:
- Cada automático dice qué alimenta.
- Con una protección bajada, sabes qué zona de la casa se queda sin luz.
Presupuesto
Qué influye en el presupuesto del cuadro
No hay dos cuadros iguales. Estos factores cambian el trabajo.
| Factor | Por qué cambia el trabajo | Qué puedes mandar por WhatsApp |
|---|---|---|
| Estado del cuadro actual | Un cuadro muy antiguo suele pedir cambiar parte del cableado. | Foto del cuadro abierto |
| Número de circuitos | Cada circuito lleva su protección: más circuitos, más material. | Foto de cada estancia con sus enchufes y luces |
| Aparatos nuevos | Aire, inducción o cargador suelen pedir circuito propio. | Qué vas a instalar y dónde |
| Acceso al cuadro | Un cuadro en el recibidor no es lo mismo que uno tras un mueble. | Foto del lugar donde está |
Con fotos, Camilo puede orientarte; el presupuesto se cierra al ver el trabajo.
Preparación
Antes de que llegue Camilo
- Deja el cuadro accesible, sin muebles ni cajas delante.
- Apunta los aparatos nuevos que piensas instalar: aire, placa, horno, cargador.
- Piensa en lo que no puede quedarse sin luz durante el corte: nevera, router.
Papeles
Cuadro nuevo y boletín eléctrico
Con el cuadro bien repartido, un fallo no deja a oscuras toda la casa.
Si necesitas un boletín eléctrico tras el cambio, pregúntalo antes de empezar.
Si hay humo, chispas, olor a quemado o agua sobre el cuadro eléctrico, sal de la zona y llama al 112.
Fotos
Un cuadro bien terminado

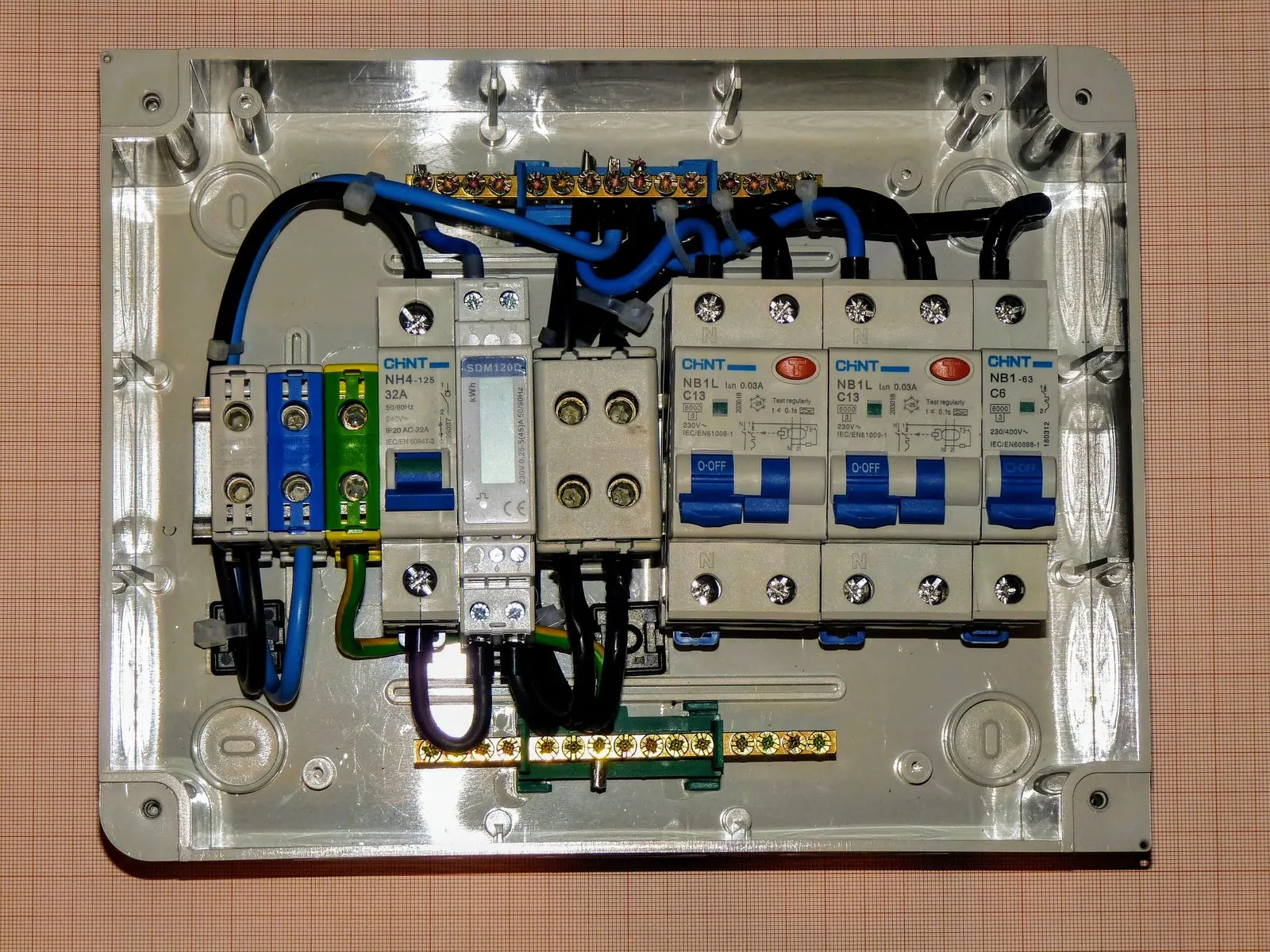

Caja nueva con el cableado ordenado
Automáticos rotulados por circuitos
Cuadro abierto con dos filas de automáticos
Cuadro sin tapa con diferenciales y automáticos
Imágenes ilustrativas del tipo de trabajo.
¿Vas a reformar o a instalar algo nuevo?
Cuéntale a Camilo qué piensas poner y te dice si el cuadro actual lo aguanta o hay que ampliarlo.
Preguntas frecuentes
Dudas sobre cuadros eléctricos
¿Tienes otra? Mira las preguntas frecuentes o pregunta por WhatsApp.
Si tiene fusibles de rosca o de porcelana, si no tiene diferencial o si todo va por uno o dos circuitos, conviene revisarlo.
Sí, mientras dura el cambio la vivienda se queda sin corriente. Camilo te avisa antes de cortar.
La potencia se contrata con la compañía; el cuadro tiene que estar preparado para ella. Si además hace falta un certificado, pregúntalo.
Si el resto está sano y hay sitio en el carril, a veces sí. Si los automáticos o la caja también están pasados, tiene más sentido cambiarlo todo.
No hay un número fijo: depende de los circuitos de tu vivienda. Lo que importa es que cada uso importante tenga el suyo.
Se puede, pero depende de por dónde llegue la línea y de dónde se pueda abrir la pared. Se decide viendo la vivienda.
