Diferencial que salta en Barcelona: se busca el circuito culpable
Si el diferencial salta sin motivo aparente, hay una derivación. Camilo localiza el circuito y el aparato que la provoca.
- Contesta Camilosin centralita
- Luz y aguauna sola persona
- Presupuestosin compromiso
Para urgencias, mejor llamar. Para presupuestos, manda fotos por WhatsApp.
Síntomas
¿Cuándo te salta el diferencial?
El momento en que salta es la mejor pista; fíjate antes de llamar.
-
Salta al encender un aparato concreto
Siempre el mismo, a los pocos segundos de ponerlo en marcha.
Suele ser una resistencia o un motor que deja escapar corriente hacia la carcasa.
-
Salta cuando llueve o hay mucha humedad
Tras una tormenta o en días muy húmedos.
Suele ser agua dentro de una caja de registro, un enchufe exterior o un foco de fuera.
Enchufes -
Salta de noche, sin tocar nada
Al volver o al despertar hay que subirlo, sin aparatos nuevos.
Suele ser un aparato que arranca solo, como el termo, con una pequeña derivación.
Termos y calentadores
- No se queda arriba ni con todos los automáticos bajados.
- Salta y huele a quemado, o el cuadro o el termo están calientes.
- Notas un calambre al tocar un grifo o un electrodoméstico.
- Salta tras una filtración de agua cerca del cuadro o de enchufes.
Humo, chispas, olor a quemado o agua sobre el cuadro: sal de la zona y llama al 112.
Prueba en casa
Prueba de desconexión por circuitos
Sin herramientas: sirve para saber qué circuito falla y dejar el resto de la casa con luz.
Baja todos los automáticos (los interruptores estrechos) y sube el diferencial. Si no se queda arriba ni así, no insistas y llama.
Sube los automáticos de uno en uno, con unos segundos entre cada uno. El que hace saltar el diferencial marca el circuito.
Deja ese circuito bajado y sube el resto.
Desenchufa todo lo de ese circuito y súbelo. Si salta sin nada conectado, la derivación está en el cableado o en una caja.
Si aguanta, enchufa los aparatos de uno en uno. El que lo hace saltar es el sospechoso.
No repitas más de dos o tres veces. Con olor a quemado o calor en el cuadro, para y llama.
Circuito y aparato sospechoso
| Circuito que lo hace saltar | Aparato sospechoso | Cómo se nota y qué probar |
|---|---|---|
| Cocina y horno | La resistencia del horno o la placa. | Salta al encender el horno o una zona de la placa. Prueba cada parte por separado. |
| Lavadora, secadora y lavavajillas | La resistencia que calienta el agua o el motor. | Salta en una fase del programa, al calentar o centrifugar. Anota cuándo. |
| Termo eléctrico | La resistencia del termo. | Salta cuando el termo se pone a calentar. Baja su automático y mira si el resto aguanta. |
| Exterior: terraza, patio, jardín | Focos, tomas o cajas con humedad dentro. | Salta con lluvia. Mira si hay agua en cajas o enchufes de fuera, sin tocarlos mojados. |
| Alumbrado | Una lámpara, un foco o un interruptor con humedad. | Salta al encender una luz concreta. Prueba de una en una. |
| Enchufes generales | El aparato enchufado, un alargador o el cable empotrado. | Salta al conectar algo concreto. Si salta sin nada, la derivación está en la línea. |
¿Has encontrado el circuito? Dile a Camilo cuál es
Cuéntale qué estaba encendido, o manda una foto del cuadro por WhatsApp.
Primeros pasos
Mientras llega
Si con ese circuito bajado hay luz en el resto, déjalo así hasta que llegue.
No uses el aparato sospechoso.
Anota cuándo salta, si llovía y qué estaba en marcha. Haz una foto del cuadro abierto.
No anules ni puentees el diferencial para recuperar la luz.
Cómo trabaja
Qué hace Camilo
Va descartando circuitos y aparatos hasta dar con la derivación.
Localiza el circuito
Aísla el sospechoso
Mide el aislamiento
Repara y comprueba
Medir el aislamiento es comprobar, con el circuito sin tensión, que no se escapa corriente a tierra por el cableado.
El presupuesto depende de si la causa es un aparato o un tramo de cable. Con fotos del cuadro, Camilo puede orientarte.
Diferencial o automático
¿Ha saltado el diferencial o un automático?
Se parecen, pero cortan por motivos distintos. Saber cuál ha bajado ya orienta la avería.
El diferencial vigila que la corriente que sale por un cable sea la que vuelve; si una parte se escapa a tierra, por una carcasa o por una persona, corta. El automático protege el cable de cada circuito: baja por sobrecarga o cortocircuito.
Cómo distinguirlos en el cuadro
- El diferencial es el que lleva el botón de prueba T.

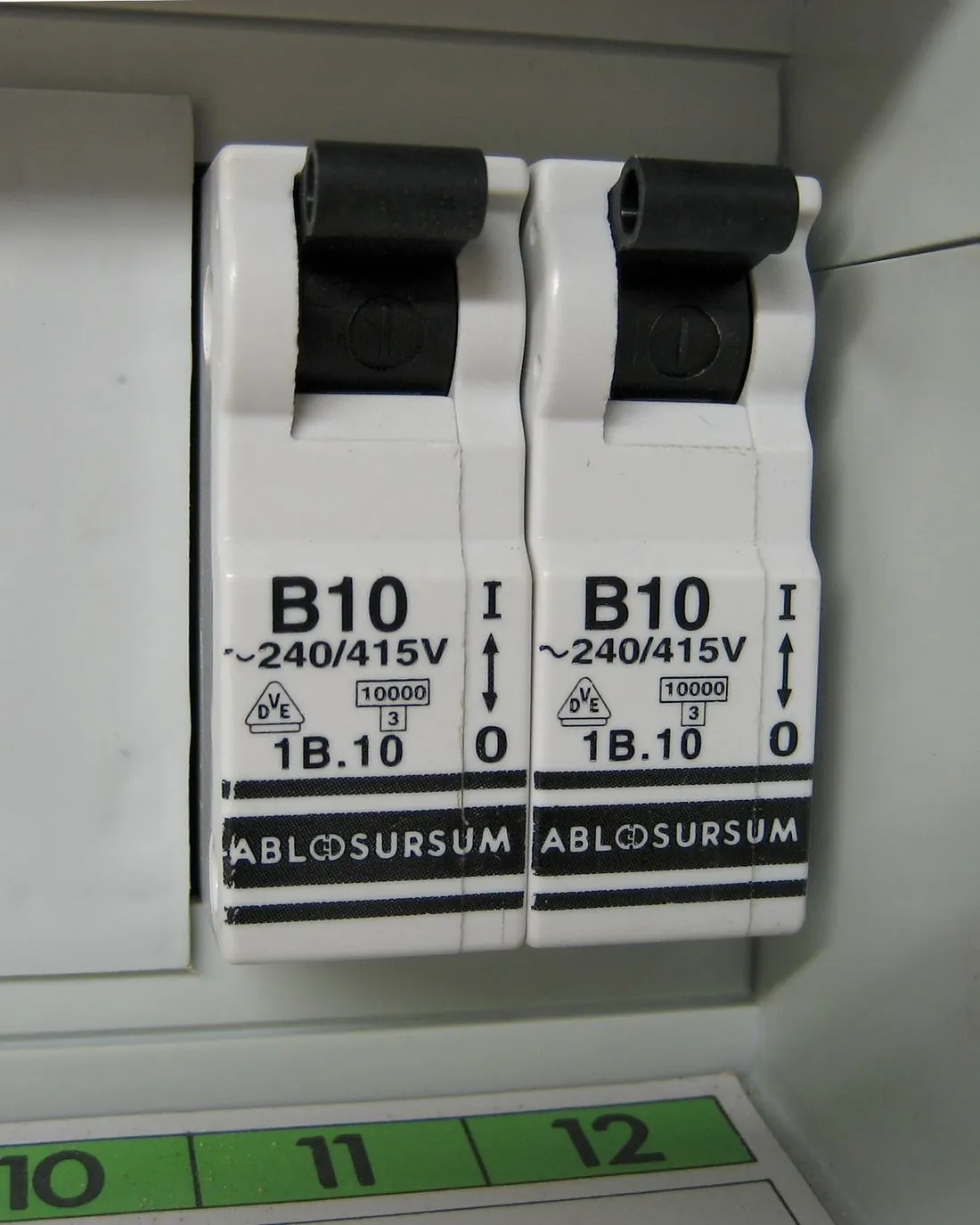

- Los automáticos son estrechos, uno por circuito: baja solo su zona.
- Si baja el diferencial, piensa en una fuga a tierra.
- Si baja un automático, piensa en sobrecarga o cortocircuito: mira las averías eléctricas.
El botón T: pruébalo cada mes
Con el diferencial subido, púlsalo: debe bajar de golpe. En vivienda lo habitual es de 30 mA, pensado para proteger a las personas, y esta prueba comprueba que sigue disparando.
Si baja, funciona: súbelo. Si no baja, no te protege y conviene cambiarlo. Antes, apaga ordenadores y aparatos delicados, porque la casa se queda sin luz un momento.

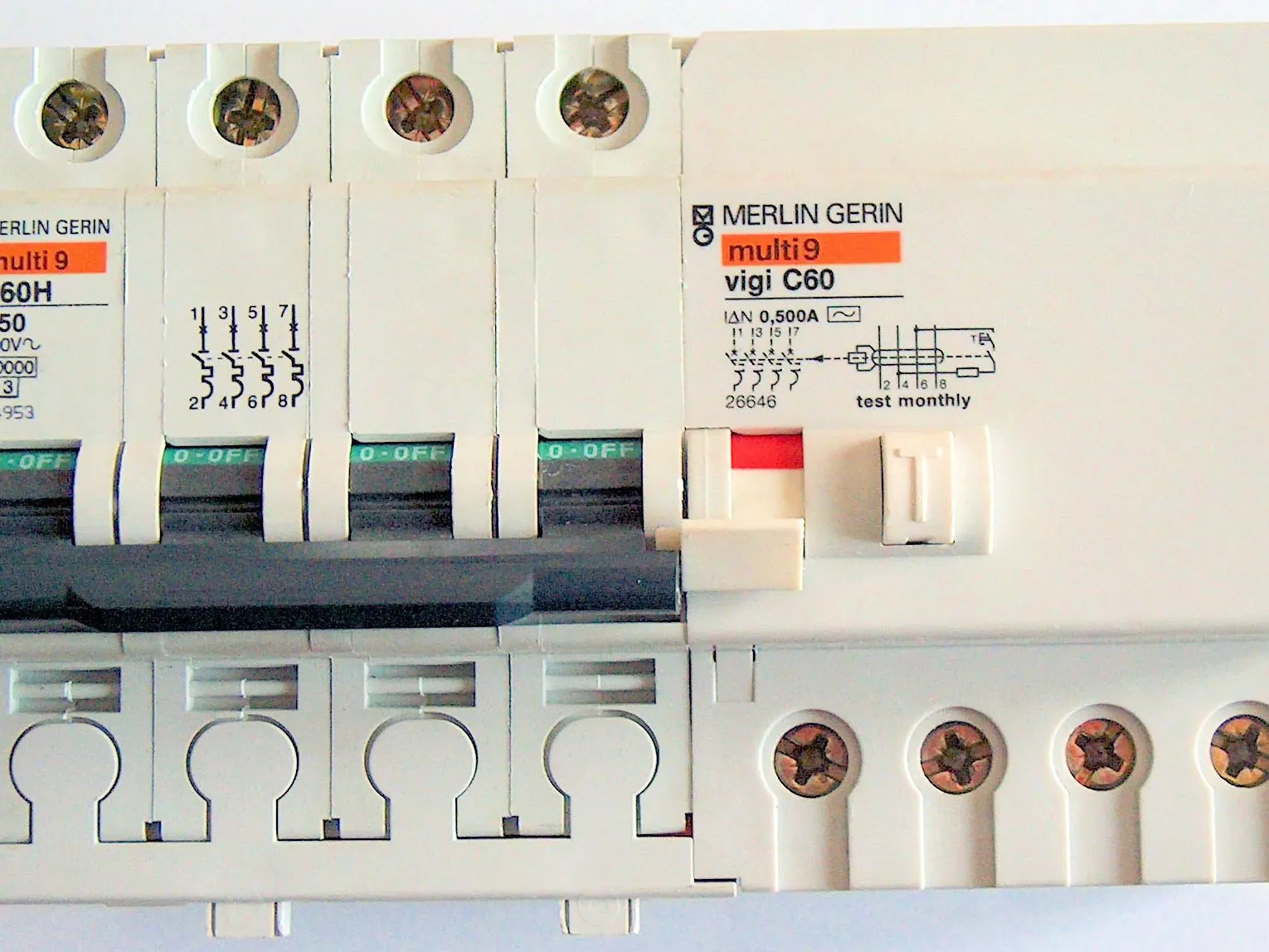

Diferencial de cuatro polos

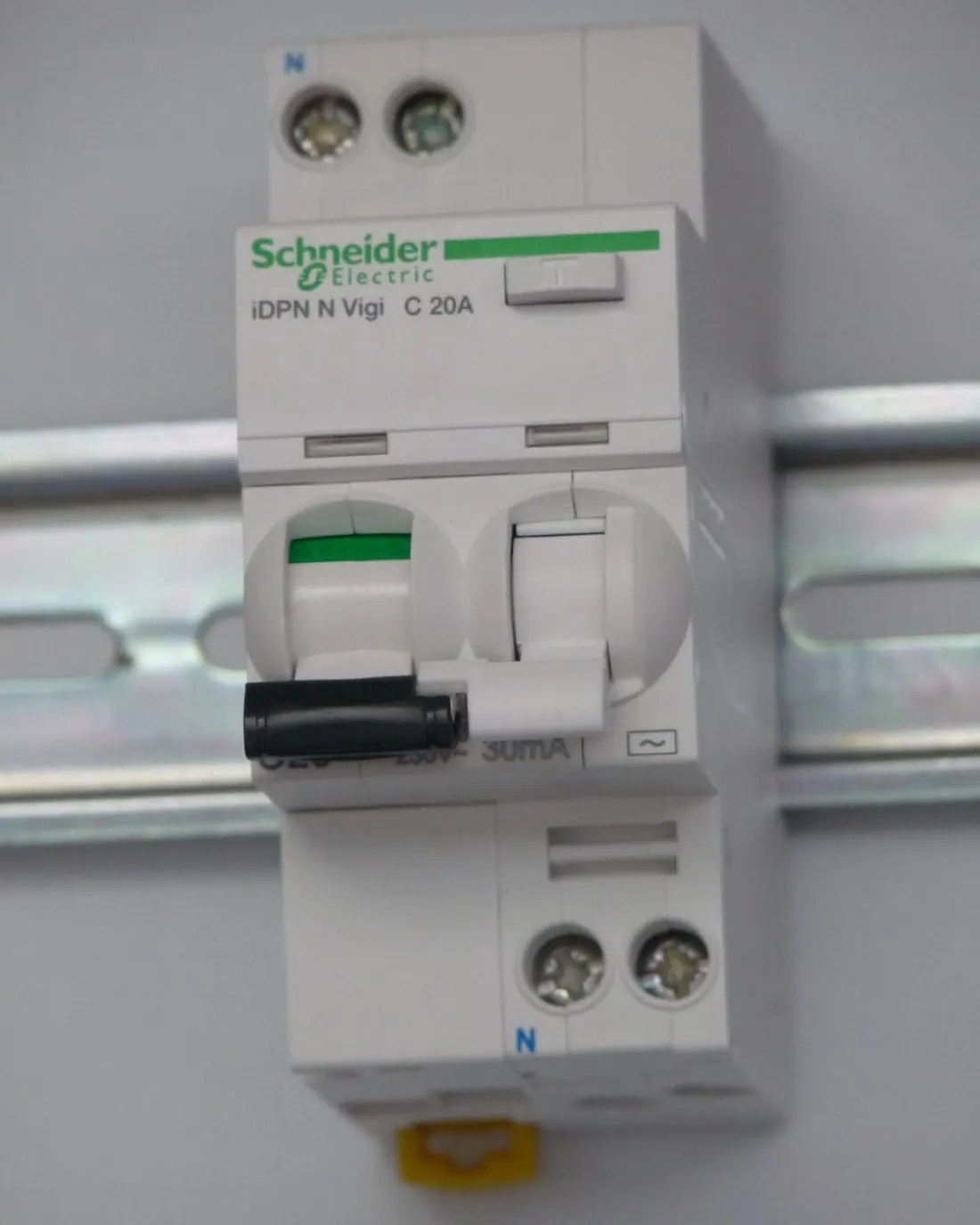

Diferencial compacto en carril DIN

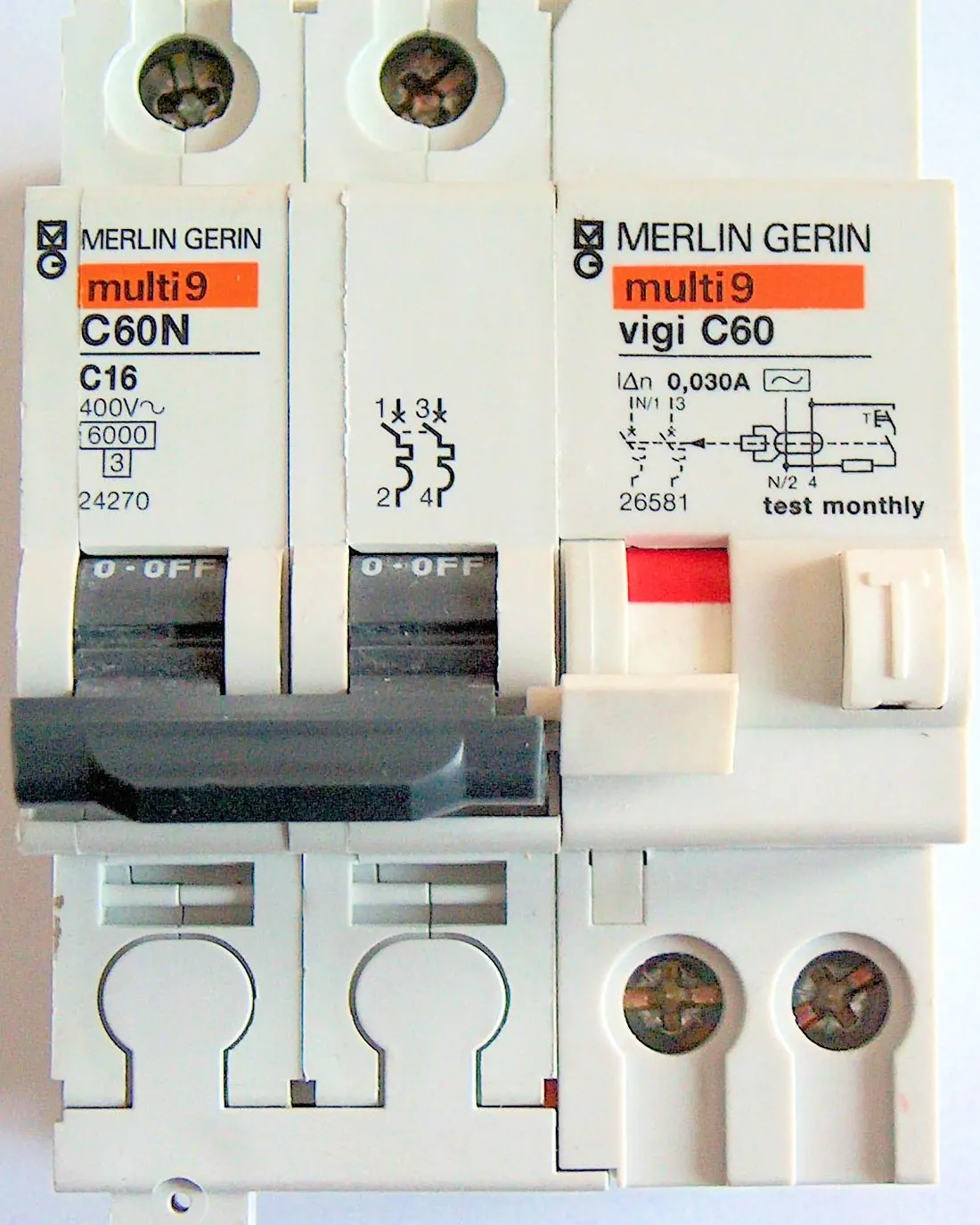

Bloque diferencial de cuatro polos
Imágenes ilustrativas del tipo de trabajo.
Preguntas frecuentes
Dudas sobre el diferencial
¿Tienes otra? Mira las preguntas frecuentes o pregunta por WhatsApp. Camilo trabaja en las zonas de Barcelona y su área metropolitana.
No. Es la protección que corta la corriente si alguien toca una parte en tensión.
La humedad en cajas, enchufes exteriores o terrazas facilita las derivaciones.
Pruébalo en otro circuito o en otra casa. Si salta en todos, es el aparato. Si solo en la tuya, puede haber una derivación o una toma de tierra que no funciona, algo habitual en fincas antiguas.
Debe volver a subir con la palanca. Si no sube, o salta enseguida, falla el diferencial o hay una derivación. Llama a Camilo.
Entonces la derivación puede estar en el cableado empotrado, en una caja con humedad o en un aparato fijo como el termo. Es cuando se mide el aislamiento del circuito.
